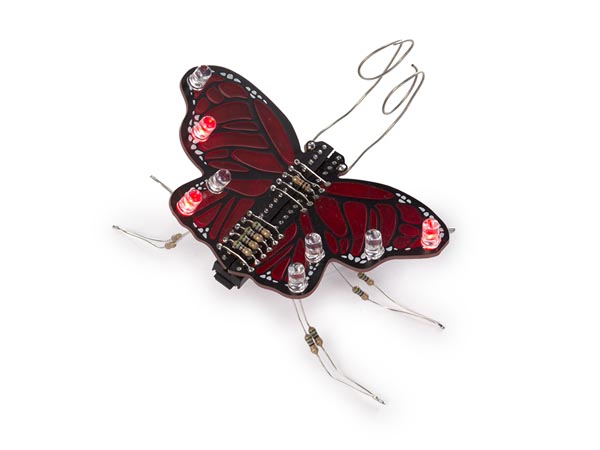

Whadda The Monarch (Vlinder) WSAK208

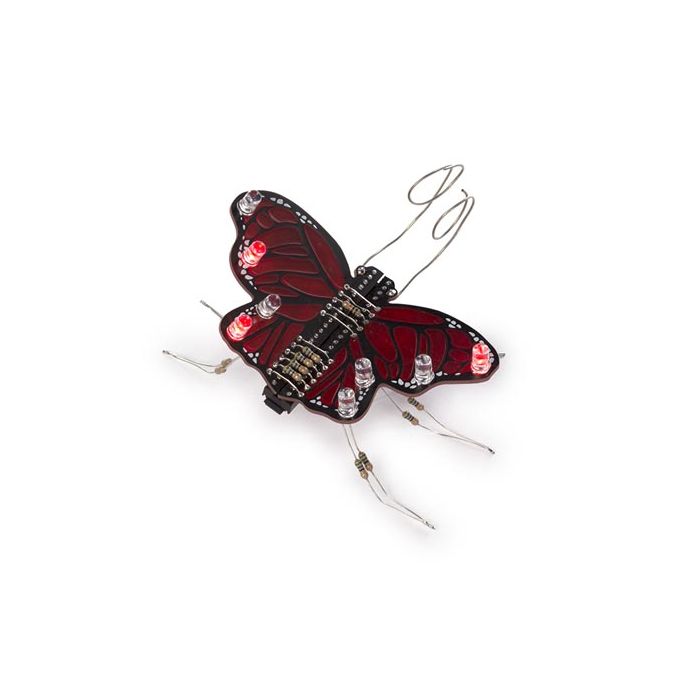

De Monarch knippert met haar LED's wanneer zijn antennes elkaar raken. Maar ze is ook slim! Ze gebruikt een klokbron en schuifregister in een bepaalde configuratie om zijn patronen te genereren. Hierdoor kan men leren over de basisprincipes van digitaal ontwerp, klokken en willekeurigheid.

Nog maar 3 op voorraad
Artikelnummer
5410329725846
€ 20,95

Omschrijving / Whadda The Monarch (Vlinder) WSAK208

Whadda The Monarch (Vlinder) WSAK208

Mooi en slim

De Monarch knippert met haar LED's wanneer zijn antennes elkaar raken. Maar ze is ook slim! Ze gebruikt een klokbron en schuifregister in een bepaalde configuratie om zijn patronen te genereren.
Hierdoor kan men leren over de basisprincipes van digitaal ontwerp, klokken en willekeurigheid.




Meer informatie

Artikelnummer 5410329725846
Merk Whadda
Fabrikantcode WSAK208
Garantie 2 Jaar
Stroomvoorziening 3V CR2032-batterij (niet meegelev.)
Features Overig
  • Uniek PCB-ontwerp
  • 8 x rode leds
  • Soldeervaardigheden zijn vereist
Handleidingen
Standaard Meegeleverd
  • 1x 555 IC-timer, TI TLC555CP
  • 1x Quad 2-ingang XOR, TI SN74HC86N
  • 1x Octal D-type flip-flop, TI SN74HC273
  • 1x IC DIP 8-contactbus, TruConnect DS1009-08
  • 1x IC DIP 14-contactbus, TruConnect DS1009-14
  • 1x IC DIP 20-contactbus, TruConnect DS1009-20
  • 8x 5 mm heldere lens rode LED's, TruOpto OSR5PA5C31C
  • 1x Schakelaar, C&K JS202011SCQN
  • 1x CR2032 slagman clip, Multicomp BC-2001
  • 2x 1 µF condensatoren, Suntan TS170R1H105MSBFA0R
  • 3x 10KΩ weerstanden, Multicomp MCF 0.25W 10K
  • 18x 560Ω weerstanden, Multicomp MCF 0.25W 560
  • 1x 16cm 20AWG-draad
  • 1x mooie printplaat
Korte Beschrijving

De Monarch knippert met haar LED's wanneer zijn antennes elkaar raken. Maar ze is ook slim! Ze gebruikt een klokbron en schuifregister in een bepaalde configuratie om zijn patronen te genereren.
Hierdoor kan men leren over de basisprincipes van digitaal ontwerp, klokken en willekeurigheid.
