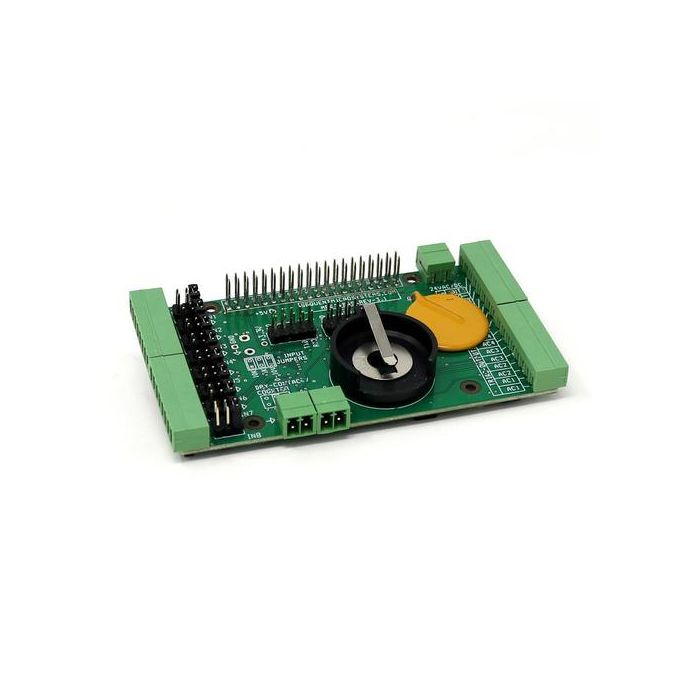

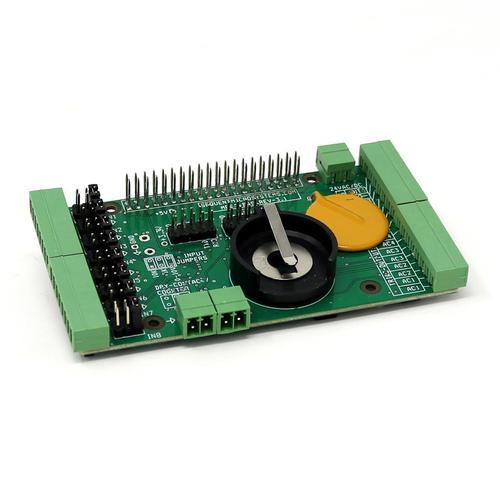

Stackable Building Automation Card for Raspberry Pi

• Acht universele ingangen, jumper selecteerbaar
• 1K of 10K thermistors
• 0-10V analoge ingangen
• Droog contact / telleringangen
• Vier AC Triac-uitgangen, 0,5 A / 500 V.
• Vier 0-10V-uitgangen
• 24VAC-voeding
• Vier universele LED's
• RS485 In- en Out-poorten
• Realtime klok met batterijback-up
• Insteekbare connectoren
• Hardware-waakhond
• Status-LED's op alle digitale ingangen en uitgangen
• TVS-bescherming op alle ingangen
• Herstelbare zekering aan boord
• Stapelbaar op acht niveaus
• Commandoregel, Python-stuurprogramma's
• Node-Red codevoorbeelden

Deze kaarten delen de I2C-bus met behulp van slechts twee van de Raspberry Pi GPIO-pinnen om maximaal acht kaarten te beheren. Met deze functie blijven de resterende 24 GPIO's beschikbaar voor de gebruiker.

• Volledige Handleiding

• Raspberry Pi stapelbare kaart voor gebouwautomatisering
• Montagemateriaal
  - Vier M2.5x18mm man-vrouw afstandhouders
  - Vier M2.5x5mm-schroeven
  - Vier M2.5 nylon moeren
• Twee Jumpers
• Vier 8-pins vrouwelijke bijpassende connectorpluggen voor IO's
• Twee 2-pins vrouwelijke contrastekker voor RS485 IN / OUT
• Een 2-pins vrouwelijke bijpassende connectorstekker voor stroom

Deze stapelbare gebouwautomatiseringskaart voor de Raspberry Pi biedt alle IO's die nodig zijn voor gebouwautomatiseringssystemen. Stapelbaar tot 8 niveaus, de kaart werkt met alle Raspberry Pi-versies met 40 pinnen.
