Serieel naar Micro USB adapter voor Raspberry Pi Zero

Serieel naar Micro USB adapter voor Raspberry Pi Zero

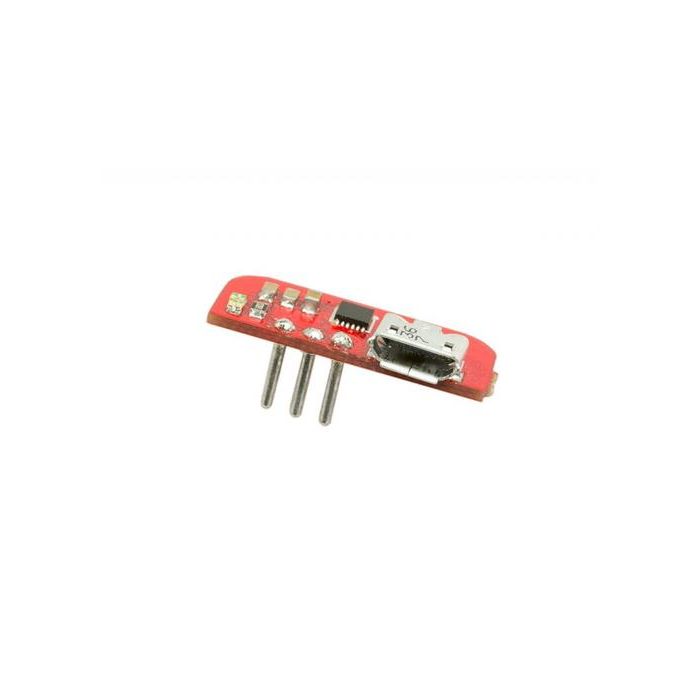

Deze soldeerloze seriële adapter voor de Raspberry Pi Zero voegt een micro-USB-poort toe aan de GPIO van de Raspberry Pi voor seriële verbindingen! Het bord maakt gebruik van een FTDI FT234X IC en Virtuele COM-poort (VCP) stuurprogramma's zijn beschikbaar voor veel besturingssystemen op de FTDI-website.

Met behulp van soldeerloze pinnen schuift de adapter zonder solderen op de achterkant van de GPIO van een Raspberry Pi Zero, maar als een permanente verbinding vereist is, kan de adapter nog steeds aan de GPIO-header worden gesoldeerd.

De adapterprintplaat is bedrukt met een uitlijningsgeleider: Zorg ervoor dat het witte VIERKANT op de printplaat is uitgelijnd met de GPIO-pin met de SQUARE gouden pad op de Pi Zero GPIO-pin 1. Het wordt aangeraden om de adapter op de Pi Zero aan te sluiten voordat je de USB aansluit. kabel aan op de adapter, om te voorkomen dat de seriële RX / TX-pinnen worden aangesloten vóór de aardingspin. Eenmaal aangesloten, kan de Pi Zero zonder problemen worden in- en uitgeschakeld.

Bij gebruik met de Cluster HAT moet je de pinnen inkorten zodat er maar een paar millimeter door de Raspberry Pi Zero steken en dan de uiteinden rond vijlen, anders zal de adapter kortsluiting maken op de achterkant van een aangrenzende Raspberry Pi Zero. Bij gebruik kunnen de pinnen versleten raken en moeten ze worden afgesteld om goed contact te houden met de Raspberry Pi Zero GPIO-header.
