ODROID XU4 Shifter Shield
Omschrijving / ODROID XU4 Shifter Shield

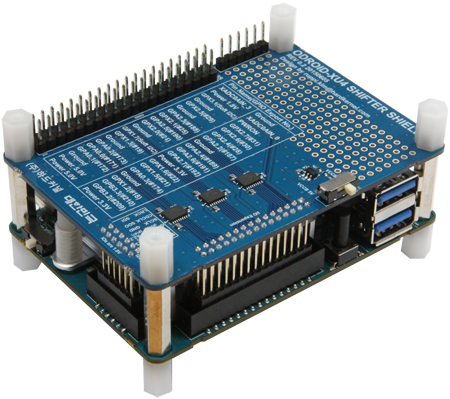

ODROID XU4 Shifter Shield
Geschikt voor de ODROID-XU4.
Alle native GPIO-pinnen op de XU4 werken op 1,8 V.
Veel apparaten ondersteunen echter alleen 3.3V of 5V. Dit level shifter board bevat 3 x TSX0108E bi-directionele level shifter IC's.
De 30-pins en 12-pins GPIO-poorten op de XU4 zijn geconverteerd naar de meer gebruikelijke 40-pins header met een pitch van 0,1 inch (2,54 mm).
Alle signalen kunnen worden verschoven naar 3,3 V of 5 V. U kunt de spanning kiezen met een kleine hardware-schuifschakelaar op het bord.
De 40-pins header-pinkaart is compatibel met de ODROID-C1 en Raspberry Pi/Pi 2.
De maximale uitgangsstroom is 4mA. Extra drivercircuits kunnen nodig zijn om LED's, motoren of andere apparaten aan te sturen die meer dan 4mA nodig hebben, zoals dit voorbeeld:
https://wiki.odroid.com/accessory/development/c_tinkering/tinkering_kit_light_level_meter_with_driver
Aangezien deze TSX0108E-chip een speciale bidirectionele niveauverschuiver is, heeft deze geen sterke uitgangspinnen die LED's of lange kabels kunnen aansturen.
Meer informatie
| Artikelnummer | G143556253995 |
|---|---|
| Merk | Odroid |
| Fabrikantcode | G143556253995 |
| Garantie | 2 Jaar |
| Features Overig | – Schematics – PCB mechanical drawings (AutoCAD format) |
| Geschikt voor type | ODROID XU4 |
| Handleidingen | WiKi : https://wiki.odroid.com/accessory/add-on_boards/xu4_shift_shield |
| Standaard Meegeleverd | – XU4 Shifter Shield Board |
| Korte Beschrijving | ODROID XU4 Shifter Shield |
