ODROID LED Power Knop
Omschrijving / ODROID LED Power Knop
ODROID LED Power Knop

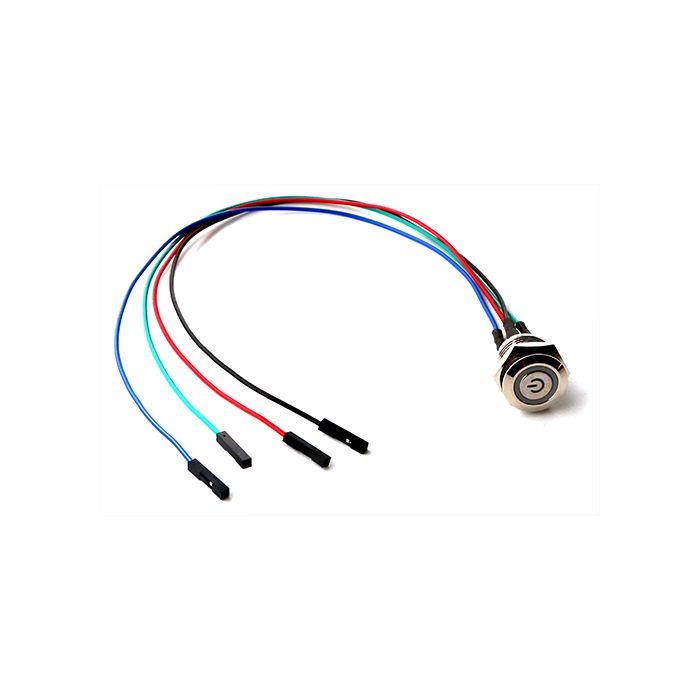

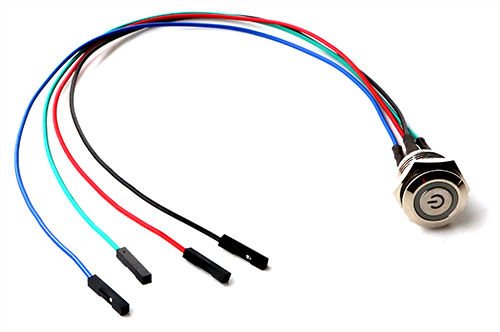

Blauw verlichte aan/uit-knop met voorgemonteerde jumper draden.
Er bevind zich een kleine aan/uit-schakelaar op het ODROID H3(+) board. Maar het is niet gemakkelijk om toegang te krijgen tot de schakelaar wanneer u het bord in een behuizing monteert.
Deze knop kan worden gemonteerd op de volgende acryl behuizingen:
Type-1 Behuizing
Type-2 Behuizing
Type-3 Behuizing
Type-4 Behuizing
Let op dat de voorwaartse spanning van de blauwe LED niet hoger mag zijn dan 3,5 Volt.
Rood: LED positive (Anode): pin-4 of pin-7 of pin-14 op 20 pin header van ODROID-H3(+)
Zwart: LED negative (Cathode): GND(pin-1) on 20 pin header van ODROID-H3(+)
Blauw: Switch-A: #PWR_BTN (pin-17) in 20 pin header van ODROID-H3(+)
Groen: Switch-B: GND (pin-19) on 20 pin header van ODROID-H3(+)
Meer informatie
| Artikelnummer | G1811162057897 |
|---|---|
| Merk | Odroid |
| Fabrikantcode | G1811162057897 |
| Garantie | 2 Jaar |
| Kabellengte | 260-290 mm |
| Geschikt voor type | ODROID H3, ODROID H3+, ODROID H4 |
| Handleidingen | WiKi: https://wiki.odroid.com/odroid-h2/application_note/external_power_switch |
| Korte Beschrijving | ODROID LED Power Knop |
