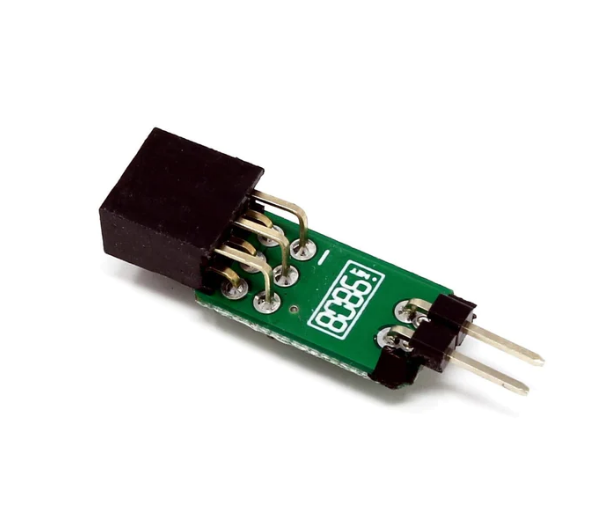

Fan Controller voor Raspberry Pi - Verticaal

Fan Controller voor Raspberry Pi - Verticaal

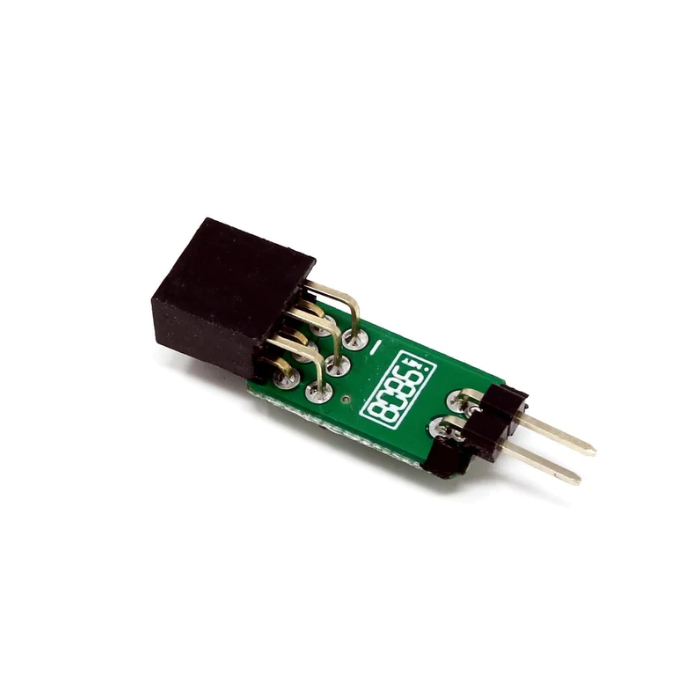

Dit is een klein controller board met een belastingsschakelaar waarmee een Raspberry Pi automatisch een ventilator kan regelen via GPIO3.

Het is een betaalbare, compacte en lichte manier om slimme temperatuurregeling toe te voegen aan uw eigen Raspberry Pi-behuizing of -project, en kan ook worden gebruikt om andere apparaten met maximaal 1A van stroom te voorzien.
Dit is een verticale versie, deze heeft een pinafstand van 2,54 inch voor de aangesloten ventilator/apparaat.

Hoe te gebruiken:

De ventilatorcontroller moet worden aangesloten op de eerste 6 pinnen op de header waar deze 5V, GND en GPIO 3 gebruikt (zie afbeeldingen).
Om uw Raspberry Pi automatisch af te koelen wanneer deze begint op te warmen, voegt u het volgende toe aan uw /boot/config.txt en start u de Pi opnieuw op.

U kunt de waarde wijzigen om de ventilator ook bij verschillende temperaturen te laten inschakelen:

dtoverlay=gpio-fan,gpiopin=3,temp=80000

Let op: Raspberry Pi en ventilator niet inbegrepen
