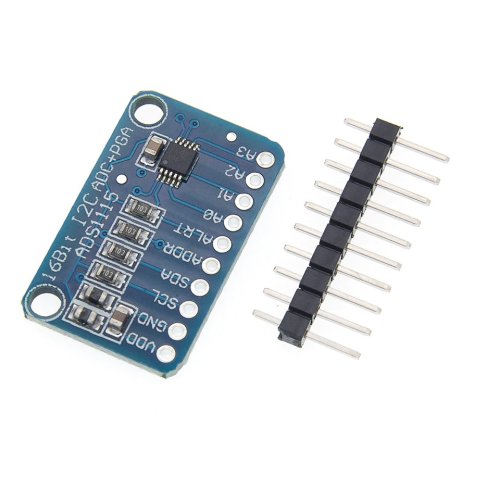

ADS1115 16-Bit ADC - 4 Channel with Programmable Gain Amplifier - STEMMA QT / Qwiic

ADS1115 16-Bit ADC - 4 Channel with Programmable Gain Amplifier - STEMMA QT / Qwiic

Voor microcontrollers zonder analoog-naar-digitaal-omzetter of als u een ADC met hogere precisie wilt, biedt de ADS1115 16-bits precisie bij 860 samples/seconde via I2C. De chip kan worden geconfigureerd als 4 single-ended ingangskanalen, of twee differentiële kanalen.

Als leuke bonus bevat hij zelfs een programmeerbare versterkingsversterker, tot x16, om kleinere enkelvoudige/differentiële signalen tot het volledige bereik te helpen versterken. We vinden deze ADC leuk omdat hij van 2V tot 5V voeding/logica kan werken, een groot aantal signalen kan meten en supergemakkelijk te gebruiken is. Het is een geweldige 16-bits converter voor algemeen gebruik.

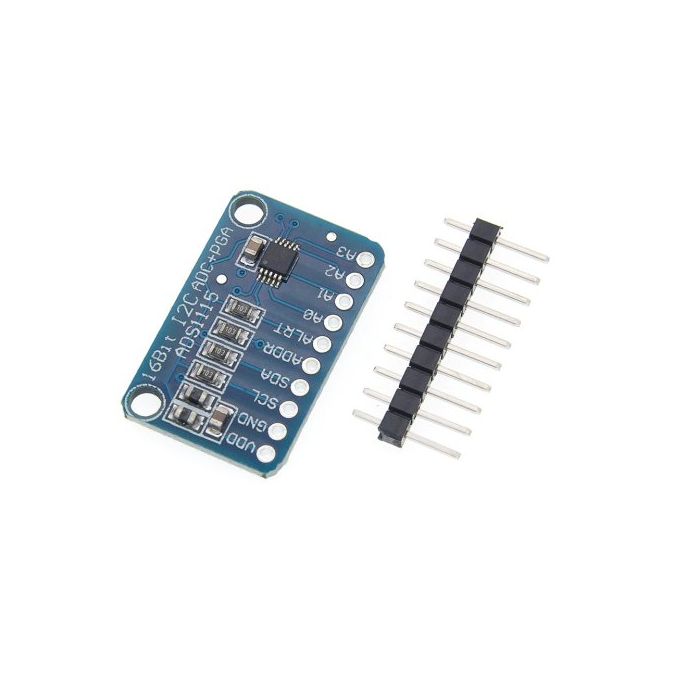

De chip is vrij klein, dus hij wordt op een breakout-bord met ferrieten geleverd om de AVDD en AGND stil te houden. De koppeling gebeurt via I2C. Het adres kan worden gewijzigd in een van de vier opties (zie datasheet tabel 5), zodat u maximaal 4 ADS1115's kunt aansluiten op een enkele 2-draads I2C-bus voor 16 single-ended ingangen.
